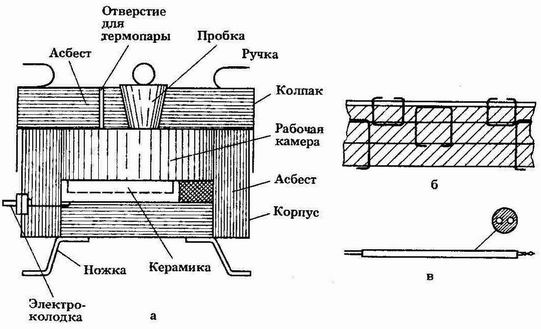

Пробку отливают из огнестойкой замазки, предварительно вложив в форму проволочный каркас и ручку. Состав замазки: распушенный асбест — 1 м. ч., каолин сухой — 8 м. ч., бура — 1 м. ч., вода — 1 —2 м. ч. Эта замазка, прокаленная после просушки при температуре 800—900° С, выдерживает рабочую температуру до 1600° С. Отверстие под термопару делают сверлом подходящего диаметра. Термопара представляет собой тонкую фарфоровую трубочку с двумя отверстиями, через которые проходят две проволочки (рис в). Одна проволочка из сплава хромель, другая — из алюмеля (термопара так и называется «хромель-алюмелевая»). На одном конце проволочки скручивают и сваривают. Для сварки напряжение 4—6 В от мощного трансформатора подают на графитовый стержень от батарейки карманного фонаря (первый провод), второй провод подсоединяют к свободным концам термопары. При касании скрученным концом термопары стержня возникает вольтова дуга, которая сваривает проволочку термопары в «капельку». Это рабочий элемент термопары. Свободные концы проводов термопары подключают к микроамперметру, проградуированному в градусах Цельсия. Градуировку осуществляют так. В печь под смотровое отверстие кладут гипсовую пластинку с укрепленными в ней тонкими полосками одинаковой ширины и толщины из свинца, цинка, алюминия и меди (цинк от батареек, свинец от кабеля, алюминий и медь — провода). Включают муфельную печь через ЛАТР-1,5 (лабораторный автотрансформатор на 1,5 кВт, позволяющий плавно регулировать напряжение). Прибавляя плавно напряжение, повышают температуру в печи и смотрят на металлические полоски. Первой расплавится свинцовая полоска. Положение стрелки при этом будет соответствовать температуре 327° С. Расплавление цинка даст точку, соответствующую 416° С, алюминия — 658° С и меди — 1083° С. Градуируем шкалу прибора. Удобно иметь шкалу, где цена малого деления 10° С, большого — 50 и 100° С. Хромель-алюмелевая термопара позволяет градуировать шкалу равномерно, а измерение температуры с ее помощью производить до 1300° С. Иногда бывает необходимо обрабатывать детали, которые не помещаются в такой печи. Тогда можно несколько увеличить рабочую камеру. Пустое место рядом с керамикой выравнивают, закладывая несколькими слоями асбеста. На рис. а это место показано двойной штриховкой. По материалам книги "Индивидуальный дом и участок" Ерлыкин Л.А. Издательство "Знание", 1989 г.
